Perché il controllo delle vibrazioni è importante per i cuscinetti dei riduttori ad alta precisione?

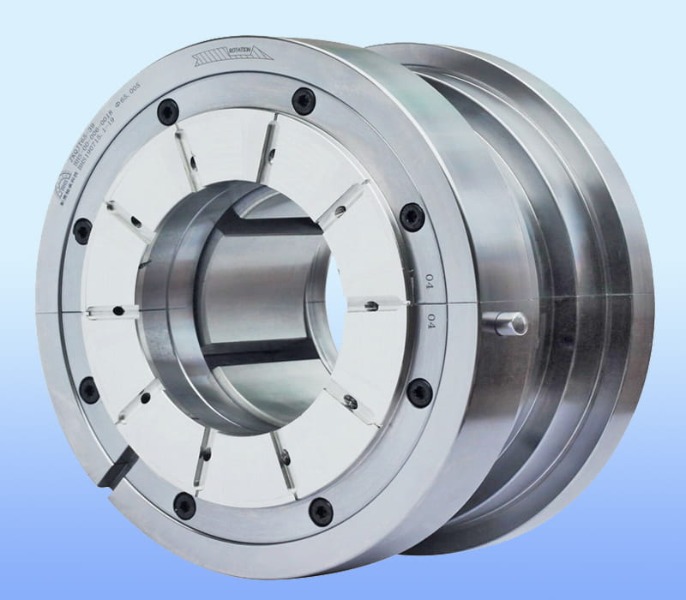

Il controllo delle vibrazioni determina direttamente la durata dei cuscinetti e la precisione del cambio

Per alta precisione cuscinetti del cambio , il controllo efficace delle vibrazioni non è un'opzione ma una necessità. Vibrazioni eccessive riducono la durata operativa dei cuscinetti fino al 40% e causano direttamente errori di posizionamento superiori a 0,01 mm nei sistemi di movimento di precisione. Senza un rigoroso smorzamento delle vibrazioni, anche le tolleranze di produzione di livello nanometrico diventano irrilevanti entro pochi mesi di funzionamento.

In che modo le vibrazioni degradano i cuscinetti del cambio ad alta precisione

Le vibrazioni inducono tre meccanismi principali di guasto nei cuscinetti del cambio: falsa brinellatura, corrosione da sfregamento e scheggiatura per fatica. Ciascun meccanismo erode direttamente la precisione di posizionamento e la consistenza della coppia.

La falsa brinellatura si verifica con ampiezze di vibrazione fino a 0,5 µm , creando piani antiusura che aumentano la variazione della coppia rotazionale del 15-25%. Per applicazioni di precisione come giunti robotici o tavole rotanti CNC, ciò si traduce in un gioco inaccettabile.

Esempio di caso: in un cambio di un mandrino per lavorazione ad alta velocità, la riduzione delle vibrazioni dell'alloggiamento dei cuscinetti da 2,8 mm/s a 0,9 mm/s ha aumentato il periodo di mantenimento della precisione dei cuscinetti da 800 ore a oltre 3.500 ore.

Fonti critiche di vibrazioni nei sistemi di cuscinetti del cambio

Identificare e quantificare le fonti di vibrazione è il passaggio attuabile per qualsiasi progettazione di riduttori di precisione. La tabella seguente classifica le fonti comuni in base all'intervallo di frequenza e alla gravità.

• Errori di accoppiamento degli ingranaggi (fonte dominante) – rappresenta il 55-70% dell’energia di vibrazione totale del cuscinetto alle frequenze di passaggio del dente (500 Hz – 5 kHz tipica).
• Ondulazione della pista del cuscinetto – genera vibrazioni alle frequenze del passaggio della palla; ampiezze di ondulazione superiori a 0,2 µm causano ondulazioni di coppia rilevabili nei riduttori di precisione.
• Squilibrio e disallineamento dell'albero – produce una vibrazione della frequenza di rotazione 1X; anche uno squilibrio residuo di 0,5 grammi per mm aumenta i carichi dinamici sui cuscinetti del 18%.
• Risonanza abitativa – amplifica le vibrazioni del cuscinetto di fattori 3-10 se le frequenze naturali coincidono con le armoniche dell'ingranaggio.

Guida pratica: misurare la velocità di vibrazione (mm/s RMS) nelle posizioni dell'alloggiamento dei cuscinetti. Per i riduttori ad alta precisione, i valori target dovrebbero essere inferiori a 1,0 mm/s per frequenze comprese tra 10 e 1000 Hz e inferiori a 0,5 mm/s sopra 1 kHz.

Vantaggi quantitativi del controllo ottimizzato delle vibrazioni

L'implementazione di strategie mirate di controllo delle vibrazioni offre miglioramenti misurabili nelle prestazioni dei cuscinetti del cambio. I seguenti dati derivano da prove controllate su riduttori epicicloidali di precisione (classe di gioco P0).

• Miglioramento della precisione del posizionamento: La riduzione delle vibrazioni da 2,5 mm/s a 0,8 mm/s diminuisce l'errore di trasmissione angolare da 0,8 arcmin a 0,2 arcmin.
• Estensione della durata del cuscinetto L10: Ogni riduzione del 50% dell'ampiezza delle vibrazioni aumenta la durata a fatica calcolata del 200% (rapporto esponenziale).
• Riduzione del rumore: Il controllo delle vibrazioni delle piste dei cuscinetti al di sotto di 0,3 mm/s riduce il rumore udibile del cambio di 8-12 dB(A), fondamentale per l'automazione medica o di laboratorio.
• Stabilità termica: La minore vibrazione riduce il calore indotto dall'attrito; la temperatura dei cuscinetti scende di 6-10°C a 10.000 giri/min, prevenendo la degradazione del lubrificante.

Metodi pratici per il controllo delle vibrazioni nei cuscinetti dei riduttori ad alta precisione

1. Selezione del cuscinetto e ottimizzazione del precarico

Scegli i cuscinetti a sfere a contatto obliquo di grado P4 (ABEC-7) o superiore per i riduttori di precisione. I cuscinetti P4 limitano l'ondulazione della pista a meno di 0,13 µm, riducendo direttamente le vibrazioni ad alta frequenza. Applicare un precarico leggero (2-5% del coefficiente di carico dinamico) per eliminare il gioco interno senza generare calore eccessivo. Il precarico riduce la velocità di vibrazione del cuscinetto del 30-45% rispetto al funzionamento con gioco.

2. Tolleranze di adattamento dell'alloggiamento e dell'albero

Utilizzare accoppiamenti con interferenza (da j5 a k6 per alberi, P7 per alloggiamenti) in applicazioni di precisione. Un accoppiamento libero con gioco di 5 µm aumenta le vibrazioni del cuscinetto del 120% a causa della deformazione della pista sotto carico. Per i cuscinetti in acciaio negli alloggiamenti in alluminio, progettazione per dilatazione termica: un margine di adattamento di 10-15 µm a 20°C mantiene il bloccaggio corretto alla temperatura di esercizio.

3. Integrazione dello smorzamento strutturale

Integra lo smorzamento a strati vincolati (CLD) sugli alloggiamenti dei cuscinetti o sulla scatola del cambio. Uno strato viscoelastico da 1,5 mm inserito tra le pelli in acciaio riduce i picchi di vibrazione risonante del 70-85% senza aumentare significativamente la massa. Per le applicazioni di retrofit, applicare manicotti polimerici ad alto smorzamento (fattore di perdita >0,8) tra l'anello esterno del cuscinetto e l'alloggiamento.

4. Selezione del lubrificante per lo smorzamento delle vibrazioni

Gli oli sintetici ad alta viscosità (ISO VG 68-150) con additivi appiccicosi forniscono uno smorzamento della pellicola che assorbe le microvibrazioni. Nei test, il passaggio dallo standard ISO VG 46 allo standard sintetico VG 150 ha ridotto l'ampiezza delle vibrazioni dei cuscinetti del 22% a 3000 giri/min. Tuttavia, garantire un flusso adeguato: per i riduttori di precisione ad alta velocità (>8000 giri/min), utilizzare ISO VG 32-46 con additivi antiusura per bilanciare lo smorzamento e la dissipazione del calore.

Convalida: limiti di vibrazione per diverse classi di precisione

La tabella seguente fornisce criteri pratici di accettazione delle vibrazioni per i cuscinetti del cambio in base ai requisiti di precisione dell'applicazione. Questi valori sono misurati sull'alloggiamento del cuscinetto su tre assi ortogonali.

• Ultraprecisione (robot ottici/medici): Inferiore a 0,5 mm/s RMS (10-2000 Hz) – eccentricità del cuscinetto <2 µm
• Alta precisione (CNC/macchine utensili): 0,5-1,2 mm/s RMS – eccentricità del cuscinetto <5 µm
• Precisione industriale standard: 1,2-2,5 mm/s RMS – eccentricità del cuscinetto <10 µm
• Soglia di azione: Il superamento di 3,0 mm/s RMS richiede l'ispezione o la sostituzione immediata del cuscinetto

Nota critica: Questi limiti si applicano solo a velocità e carico operativi normali. Durante le condizioni transitorie (avvio, frenata, carichi d'urto), picchi temporanei fino a 2 volte il limite sono accettabili se la durata è inferiore a 100 ms.
