Perché la scelta dei cuscinetti è fondamentale nei compressori?

Nel campo delle macchine rotanti, pochi componenti hanno tanta responsabilità, letteralmente e funzionalmente, quanto il cuscinetto. Quando il discorso si restringe ai compressori, il significato di questa parte apparentemente piccola si moltiplica in modo esponenziale. Un compressore trasforma l'energia meccanica in energia fluida, spesso ad alta pressione, temperature elevate e cicli di lavoro prolungati. Al centro di questo processo si trova il cuscinetto del compressore , un elemento di precisione che determina non solo la libertà di rotazione ma anche l'allineamento, il controllo delle vibrazioni e la durata a fatica. La scelta del cuscinetto sbagliato non comporta semplicemente un'usura prematura; rischia guasti catastrofici, tempi di inattività non pianificati e rischi per la sicurezza. Pertanto, capire perché la scelta dei cuscinetti è fondamentale nei compressori non è una sottigliezza ingegneristica: è una necessità operativa.

Il ruolo fondamentale dei cuscinetti nei compressori

Prima di analizzare i criteri di selezione, è necessario valutare ciò che un cuscinetto realizza all'interno di un compressore. Nella sua forma più semplice, un cuscinetto supporta un albero rotante riducendo al minimo l'attrito. Tuttavia, all’interno di un compressore, le esigenze si intensificano. L'albero trasporta giranti, rotori o elementi a spirale che comprimono gas o vapore. Questi componenti generano forze radiali e assiali, talvolta simultaneamente. Un cuscinetto per compressore deve quindi gestire:

• Carichi radiali (perpendicolare all'asse dell'albero)
• Carichi di spinta (parallelo all'asse dell'albero)
• Disallineamento dalla dilatazione termica o dalle tolleranze di fabbricazione
• Elevate velocità di rotazione (da centinaia a decine di migliaia di RPM)
• Condizioni di lubrificazione variabili (a bagno d'olio, senza olio o lubrificato con refrigerante)

Senza un cuscinetto adeguatamente selezionato, l’attrito aumenta, il calore si accumula e i giochi cambiano. Nei compressori oil-free la sfida è ancora più grande perché i cuscinetti devono funzionare senza i tradizionali film lubrificanti. Nei compressori frigoriferi, la compatibilità chimica con refrigeranti e oli diventa fondamentale. Pertanto, la scelta di un cuscinetto per compressore influenza direttamente l’efficienza energetica, i livelli di rumore, l’andamento delle vibrazioni e gli intervalli di revisione.

Conseguenze principali di una scelta inadeguata dei cuscinetti

Quando gli ingegneri trascurano le sfumature della scelta dei cuscinetti, emergono diverse modalità di guasto. Ciascuno comporta sanzioni operative e finanziarie distinte.

Al di là di questi guasti discreti, una scarsa selezione degrada l’efficienza volumetrica. Quando un cuscinetto consente un'eccentricità radiale eccessiva, il gioco di compressione si allarga, consentendo perdite di gas interne. Un compressore che una volta erogata la portata nominale può perdere silenziosamente il 5-15% della capacità, mascherata da altre variabili di manutenzione. Allo stesso modo, il gioco assiale oltre le specifiche altera la posizione del rotore rispetto alle volute fisse o alle piastre terminali, modificando dinamicamente il rapporto di compressione. Queste sottili perdite di prestazioni si accumulano in un significativo spreco energetico nel corso dei mesi.

Le caratteristiche di carico definiscono l'architettura dei cuscinetti

Ogni compressore funziona secondo un profilo di carico specifico. I compressori alternativi producono carichi altamente pulsanti perché ogni corsa del pistone crea una variazione di coppia. I compressori scroll e a vite forniscono carichi più fluidi, ma comunque variabili ciclicamente, grazie alle camere di compressione intermittenti. I compressori centrifughi, al contrario, impongono carichi radiali costanti e ad alta velocità, ma anche una spinta sostanziale derivante dai differenziali di pressione tra le giranti.

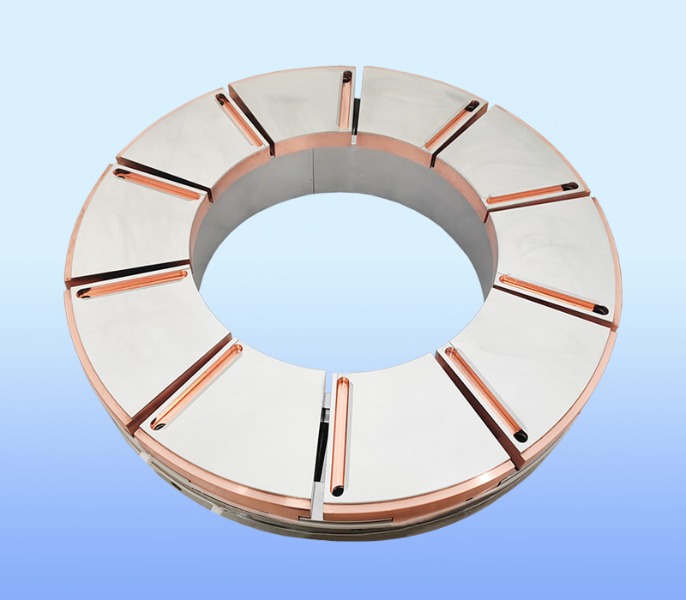

Per le applicazioni alternative, il cuscinetto del compressore deve tollerare carichi d'urto. Diventano necessari cuscinetti a rulli con elementi volventi più spessi o qualità di acciaio specializzate. Nei compressori a vite, i rotori accoppiati generano sia forze radiali che assiali; pertanto, sono comuni i cuscinetti a sfere a contatto obliquo o i cuscinetti a rulli conici. Le macchine centrifughe utilizzano spesso cuscinetti portanti a cuscinetto inclinabile per il supporto radiale e cuscinetti reggispinta a doppio effetto per il controllo assiale. La selezione di un tipo di cuscinetto che non corrisponde alla natura del carico, ad esempio l'utilizzo di cuscinetti a sfere con scanalatura profonda in un ambiente ad alto impatto, accelererà l'ammaccatura e la microscheggiatura delle piste.

Vincoli di velocità e temperatura

La velocità non è solo una questione di giri/min. Coinvolge il fattore di velocità limite del cuscinetto, che dipende dalla viscosità del lubrificante, dal design della gabbia e dalla capacità di dissipazione del calore. I compressori ad alta velocità, come quelli utilizzati nelle unità turboespansori-compressori, richiedono cuscinetti di precisione con gabbie leggere (resina fenolica, PEEK o ottone). Le gabbie standard in acciaio stampato possono deformarsi sotto la forza centrifuga, provocando l'instabilità della gabbia e il conseguente disallineamento dei rulli.

La temperatura impone un altro filtro. La compressione riscalda il gas; il calore migra verso alberi e cuscinetti. Un cuscinetto di un compressore che funziona continuamente a 120°C richiede un gioco interno diverso (C3 o C4) rispetto a uno che funziona a 70°C. Ignorare la dilatazione termica comporta il rischio di grippaggio dei cuscinetti quando l'albero si espande più dell'alloggiamento. Al contrario, un gioco sovradimensionato in un compressore funzionante a freddo porta a vibrazioni eccessive e scarsa distribuzione del carico. Inoltre, le alte temperature degradano i grassi standard e riducono lo spessore del film d'olio. Per i compressori che utilizzano refrigeranti a base di idrocarburi, i materiali dei cuscinetti devono resistere all'attacco chimico dei sottoprodotti acidi generati durante il funzionamento ad alta temperatura.

Strategia di lubrificazione e compatibilità dei cuscinetti

La lubrificazione è la linfa vitale di qualsiasi cuscinetto volvente o scorrevole. Nei compressori, il lubrificante svolge un duplice ruolo: raffreddamento e tenuta. I compressori a vite inondati d'olio fanno circolare grandi volumi di olio che asportano il calore di compressione e sigillano i giochi del rotore. L'olio lubrifica anche il cuscinetto del compressore. Tuttavia, lo stesso olio può contenere detriti particellari derivanti dal contatto del rotore o da guasti dovuti all'invecchiamento. I cuscinetti in questi ambienti necessitano di una maggiore tolleranza ai detriti, quindi geometria interna modificata o piste rinforzate.

I compressori oil-free eliminano l'olio dalla camera di compressione ma richiedono comunque la lubrificazione dei cuscinetti. Spesso i cuscinetti lubrificati con grasso sono separati dalla zona di compressione tramite guarnizioni o accoppiamenti magnetici. In questo caso, la scelta dei cuscinetti del compressore deve tenere conto degli intervalli di rilubrificazione, della durata del grasso alla temperatura di esercizio e della resistenza all'ingresso del gas di processo in caso di deterioramento delle guarnizioni. Nei compressori frigoriferi, il lubrificante dei cuscinetti è una miscela di refrigerante e olio. Le miscele a bassa viscosità richiedono cuscinetti con finiture superficiali o rivestimenti speciali (ad esempio DLC o fosfato) per impedire il contatto metallo-metallo durante l'avvio o le condizioni transitorie.

La tabella seguente riassume le considerazioni sulla selezione basata sulla lubrificazione:

Il costo di ignorare i calcoli sulla durata dei cuscinetti

I produttori di cuscinetti forniscono calcoli di durata standardizzati (L10, L10h) basati sul coefficiente di carico dinamico e sul carico equivalente. Tuttavia, molti guasti ai compressori derivano dall'applicazione di questi valori nominali senza apportare modifiche al sistema. Un cuscinetto del compressore può subire carichi variabili a causa delle fluttuazioni della pressione di aspirazione, delle pulsazioni di scarico o dei colpi occasionali di liquido. L'applicazione diretta di formule di vita stazionaria sottostima la fatica effettiva. Inoltre, i calcoli sulla durata presuppongono una lubrificazione e un allineamento puliti, condizioni raramente mantenute nelle operazioni sul campo.

La selezione intelligente incorpora fattori di sicurezza: da 2 a 3 volte la durata richiesta per i compressori critici, soprattutto nelle industrie a processo continuo (raffinazione, impianti chimici, trasmissione di gas). Inoltre, sono essenziali adeguamenti della durata in base alla contaminazione (utilizzando i fattori di modifica della durata a2 e a3 secondo ISO 281). La scelta di un cuscinetto esclusivamente in base al coefficiente di carico di base senza considerare il rapporto di viscosità operativa (κ) e il livello di contaminazione (ηc) porta a guasti prematuri che i tecnici spesso diagnosticano erroneamente come problemi di qualità dell'olio.

Vibrazioni, rumore e stabilità del sistema

I cuscinetti influenzano l'acustica del compressore e la stabilità meccanica. Il gioco interno allentato consente all'albero di orbitare all'interno del gioco del cuscinetto, generando vibrazioni subsincrone. Nei compressori centrifughi ad alta velocità, questo movimento orbitale può innescare un'instabilità rotorica, provocando vortici o fruste indotte dal fluido. Questi fenomeni danneggiano contemporaneamente guarnizioni, giranti e cuscinetti. Al contrario, un precarico eccessivo nei cuscinetti a contatto angolare aumenta la rigidità ma riduce lo smorzamento, trasmettendo più vibrazioni ad alta frequenza all’alloggiamento e alle tubazioni collegate.

Per i compressori alternativi, il cuscinetto del compressore deve gestire carichi alternati senza eccessivo gioco radiale, altrimenti i carichi laterali del pistone inducono l'usura del cilindro. Gli azionamenti a velocità variabile (VSD) complicano ulteriormente le cose. I cuscinetti devono funzionare in un intervallo di velocità, evitando le frequenze naturali del sistema albero-cuscinetto. Un cuscinetto che funziona silenziosamente a 1500 giri/min può risuonare a 2400 giri/min, accelerando l'usura della gabbia. Pertanto, la selezione coinvolge non solo i coefficienti di carico statico ma anche l'analisi degli autovalori del sistema di cuscinetti del rotore assemblato.

Strategia di manutenzione e accessibilità

Nessun cuscinetto dura per sempre. Ma la selezione determina come e quando avviene la sostituzione. Alcuni modelli di compressori posizionano i cuscinetti in alloggiamenti divisi, consentendo l'ispezione senza importanti disassemblaggi. Altri, in particolare i compressori con ingranaggio integrale, richiedono uno smontaggio completo per sostituire un singolo cuscinetto del compressore. In tali casi, la scelta di cuscinetti di comprovata longevità (ad esempio, cuscinetti a sfere in ceramica ibridi) può giustificare costi iniziali più elevati a causa dei tempi di fermo macchina evitati.

I metodi di manutenzione predittiva (analisi delle vibrazioni, monitoraggio dei detriti petroliferi, termografia) dipendono tutti dalle modalità di guasto dei cuscinetti. La selezione di cuscinetti con progressione di cedimento nota (ad esempio, scheggiatura graduale rispetto a frattura improvvisa della gabbia) consente agli operatori di pianificare gli interventi. Modalità di guasto catastrofico sono inaccettabili nei compressori che servono aria farmaceutica sterile o sistemi di aria strumentale di raffineria, dove l'arresto improvviso mette a repentaglio la produzione o la sicurezza. Pertanto, la scelta dei cuscinetti comprende la selezione delle caratteristiche della modalità di guasto, non solo delle capacità di carico e velocità.

Conclusione: la selezione come decisione strategica

La scelta dei cuscinetti nei compressori non può essere un ripensamento. Si tratta di una decisione strategica che influisce sul consumo energetico, sull'affidabilità, sulla frequenza della manutenzione e sul costo totale di proprietà. Il cuscinetto del compressore si trova nel punto di intersezione tra carichi meccanici, condizioni termiche, prodotti chimici di lubrificazione e dinamiche operative. Una mancata corrispondenza in uno qualsiasi dei parametri riduce le prestazioni; disallineamenti in due o più guasti di garanzia.

Gli ingegneri e i professionisti della manutenzione devono andare oltre i cataloghi generici dei cuscinetti. Devono analizzare gli spettri di carico, i transitori termici, le fonti di contaminazione e i vincoli di accesso. Devono calcolare non solo la durata L10, ma anche la durata del lubrificante, la regolazione della contaminazione e le soglie di vibrazione. Se eseguito correttamente, il cuscinetto scelto funziona in modo silenzioso, efficiente e prevedibile per anni. Se eseguito in modo inadeguato, il cuscinetto diventa l'anello più debole e i compressori semplicemente non possono permettersi anelli deboli.
