Segni di danneggiamento nei cuscinetti del cuscinetto inclinabile da non ignorare

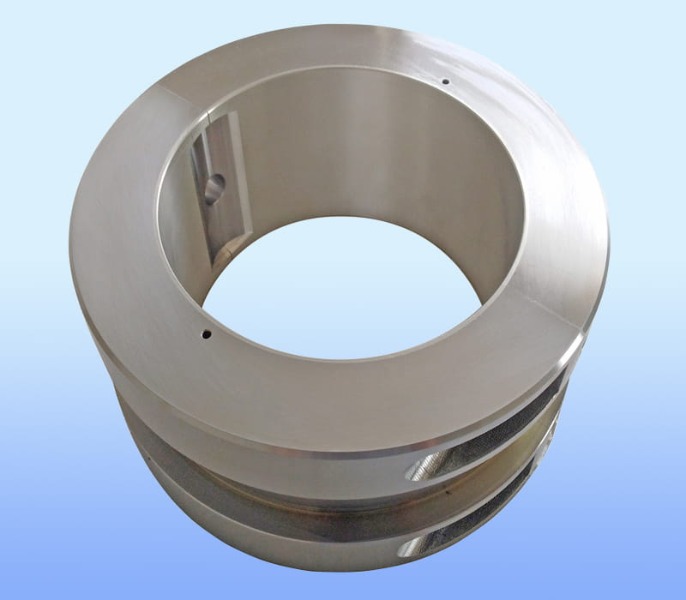

Cuscinetti a tampone inclinabile sono componenti critici nei macchinari rotanti ad alta velocità come turbine a vapore, compressori di gas e grandi motori elettrici. La loro capacità di fornire prestazioni rotodinamiche stabili e di compensare i disallineamenti li rende indispensabili nell'industria moderna. Tuttavia, come qualsiasi componente di precisione, i cuscinetti dei pattini inclinabili sono soggetti a danni nel tempo. Ignorare i primi segnali di allarme può causare guasti catastrofici alle apparecchiature, tempi di inattività non pianificati e riparazioni costose.

Comprendere il principio di funzionamento

Prima di identificare le modalità di danno, è utile ricordare come funzionano i cuscinetti basculanti. Ciascun cuscinetto ruota in modo indipendente, consentendo la formazione di un cuneo idrodinamico indipendentemente dalla direzione del carico o dalla velocità dell'albero. Questo design riduce al minimo la rigidità dell'accoppiamento incrociato ed elimina virtualmente l'instabilità dei vortici d'olio. Tuttavia, proprio la complessità che garantisce loro le prestazioni introduce anche molteplici meccanismi di fallimento. È essenziale riconoscere la distinzione tra modelli di usura normali e danni critici.

Segni di usura visivi e fisici

Il metodo diagnostico accessibile rimane l'ispezione visiva durante la manutenzione programmata. Quando si esaminano i cuscinetti dei cuscinetti inclinabili, diversi segni fisici richiedono attenzione immediata.

Anomalie della superficie del cuscinetto

Lo strato di Babbitt (metallo bianco) sulla superficie del cuscinetto costituisce la linea di difesa. Una qualsiasi delle seguenti anomalie indica un danno progressivo:

Tra questi, le fessurazioni e le sbavature sono particolarmente pericolose perché si propagano rapidamente durante il funzionamento continuato. Un singolo pad con gravi macchie può trasferire i detriti ai pad adiacenti, causando guasti a cascata.

Danni al pivot e al supporto

I cuscinetti del cuscinetto inclinabile si basano sul libero movimento del perno. Se il perno (di tipo sferico o cilindrico) mostra appiattimento, brinellatura o corrosione, il cuscinetto non può essere allineato correttamente. Una pastiglia bloccata perde il suo vantaggio idrodinamico, causando una distribuzione non uniforme del carico e un surriscaldamento localizzato. Ispezionare i punti di articolazione per:

• Segni di rientranza dovuti a impatti ripetuti
• Perdita della curvatura originale
• Scolorimento dovuto al riscaldamento per attrito
• Qualsiasi segno di corrosione da sfregamento (polvere bruno-rossastra)

Segni termici rilevati durante il funzionamento

Molti meccanismi di danneggiamento dei cuscinetti inclinabili hanno origine da anomalie termiche. I moderni sistemi di monitoraggio delle condizioni possono rilevare questi segnali prima che si verifichino danni visibili.

Diffusione insolita della temperatura del cuscinetto

In un cuscinetto sano, tutte le pastiglie funzionano entro un intervallo di temperatura ristretto con carico costante. Un singolo tampone che mostra una temperatura di 5–8°C superiore a quelli vicini suggerisce un sovraccarico localizzato o una salvietta in via di sviluppo. Al contrario, un dispositivo di raffreddamento del pad rispetto ad altri potrebbe essere scarico a causa di un disallineamento o di un perno bloccato. Registrare le tendenze della temperatura piuttosto che i valori assoluti: un aumento graduale in un assorbente nel corso di settimane spesso precede il fallimento.

Rapide fluttuazioni della temperatura

Se la temperatura delle pastiglie oscilla di oltre ±3°C in pochi minuti senza variazioni di carico, sospettare un'instabilità del film d'olio o un'incipiente vibrazione delle pastiglie. Ciò è particolarmente comune nei cuscinetti con cuscinetti inclinabili leggermente caricati, dove i cuscinetti potrebbero “sbattere” contro il perno. Se non affrontato, questo porta all'usura del perno e all'eventuale perdita della posizione del pad.

Mappatura termica dell'alloggiamento del cuscinetto

L'uso della termografia sugli alloggiamenti dei cuscinetti può rivelare punti caldi. Sebbene una certa generazione di calore sia normale, una zona calda localizzata allineata con un cuscinetto indica un attrito eccessivo su quel cuscinetto. Confronta i modelli termici di cuscinetti identici: il riscaldamento asimmetrico è un segnale di allarme affidabile.

Segni di vibrazione dei danni ai cuscinetti inclinabili

L'analisi delle vibrazioni è senza dubbio lo strumento potente per rilevare tempestivamente i danni nei cuscinetti a pattini inclinabili senza interrompere la produzione. Modelli di frequenza specifici corrispondono a modalità di guasto distinte.

Attività subsincrona

Uno dei principali vantaggi dei cuscinetti a pattini inclinabili è la loro resistenza ai vortici d'olio. Se si osserva una forte componente di vibrazione a 0,4–0,48× velocità di marcia, non si tratta del classico vortice d'olio ma potrebbe indicare:

• Le pastiglie fluttuano a causa del precarico insufficiente
• Vestibilità con perno ampio che consente il pad hop
• Problemi di autorizzazione all'alloggiamento dei cuscinetti

La vibrazione subsincrona persistente superiore a 0,1 pollici/secondo di velocità di picco richiede un'ispezione. Non liquidatelo come “normale” per questo tipo di cuscinetto: i cuscinetti con cuscinetti inclinabili sani funzionano con un'energia subsincrona molto bassa.

Picchi sincroni e armonici

Un aumento delle vibrazioni pari a 1× velocità di corsa può derivare da danni alla superficie della pastiglia che creano un punto rialzato localizzato. Ad esempio, una piccola crepa nel rivestimento del Babbitt può causare uno sfregamento una volta per giro ogni volta che l'albero supera quella pastiglia. Allo stesso modo, si verificano armoniche 2× o 3× quando il film d'olio diventa non lineare a causa dell'usura delle pastiglie o di danni al perno.

Scoppio ad alta frequenza

Scoppi di vibrazioni casuali ad alta frequenza (spesso superiori a 1000 Hz) suggeriscono un contatto intermittente metallo-metallo. Questo è comune nei cuscinetti con cuscinetti inclinabili con grave perdita di babitt dove il supporto in acciaio entra in contatto con l'albero. Tali segnali spesso vengono persi se il sistema di vibrazione è impostato solo sull'andamento dell'ampiezza complessiva.

Risultati dell'analisi dei lubrificanti

L'analisi dell'olio fornisce una prova indiretta ma potente dell'usura interna. Non limitare i test al conteggio delle particelle: puntare a indicatori specifici per i cuscinetti a pattini inclinabili.

Particelle di Babbitt

Stagno, rame e antimonio sono gli elementi primari del babbitt a base di stagno. Un aumento improvviso di questi metalli, soprattutto nelle particelle più grandi di 10 micron, indica un'usura attiva delle pastiglie. Confrontare con i valori di base; qualsiasi raddoppio su 100 ore di funzionamento è significativo. Si noti che le particelle di Babbitt sono morbide e spesso appaiono come scaglie piatte e argentate al microscopio.

Ossidazione e Vernice

La degradazione del lubrificante dovuta al calore produce vernici e morchie. I cuscinetti inclinabili con flusso inadeguato o gioco eccessivo generano punti caldi localizzati che ossidano l'olio vicino. Valori elevati di colorimetria della membrana (MPC) (>20) o la presenza di depositi marroni su superfici più fredde suggeriscono un distress termico avanzato. La vernice può anche causare l'adesione dei cuscinetti, creando un circuito di feedback che accelera il danno.

Contaminazione da acqua e particolato

L'acqua superiore a 500 ppm riduce drasticamente la capacità di carico del film d'olio, accelerando l'affaticamento del babitt. Nel frattempo, le particelle dure (silice delle guarnizioni, ferro di altri componenti) si incastrano nella superficie della pastiglia, creando sporgenze controproducenti che abradono l'albero. La ferrografia di routine può distinguere tra usura da taglio (particelle a spigolo vivo) e usura da scorrimento (particelle arrotondate).

Modifiche dei parametri operativi che segnalano danni

A volte i danni nei cuscinetti inclinabili si rivelano attraverso cambiamenti nel comportamento della macchina piuttosto che tramite misurazioni dirette.

Maggiore coppia di avviamento

Se la macchina richiede una coppia superiore al normale durante l'avvio o l'arresto per inerzia, sospettare un'interferenza delle pastiglie. Un cuscinetto rigonfio (a causa dello scorrimento del babitt) o un perno grippato possono creare resistenza. Confronta la corrente o la coppia di avvio attuale con i dati storici: un aumento del 15% è una soglia realistica per l'indagine.

Temperatura di uscita dell'olio alterata

Con carico e velocità costanti, un cuscinetto sano mantiene una temperatura di uscita dell'olio costante. Un aumento graduale di 3–5°C senza cambiamenti dell'ambiente o del carico suggerisce un aumento dell'attrito all'interno del cuscinetto. Ciò è particolarmente evidente nei cuscinetti inclinabili con area babitt persa, poiché i cuscinetti rimanenti trasportano più carico.

Modelli di rumore insoliti

Gli operatori esperti possono rilevare i danni attraverso il suono. I suoni di clic o di tocco alla frequenza di rotazione dell'albero indicano un pad allentato sul perno. Un rumore di raschiamento o di sfregamento durante il rotolamento lento (ingranaggio che gira) indica un contatto diretto metallo-metallo. I microfoni a ultrasuoni possono estendere l’udito umano per rilevare lo sfregamento ad alta frequenza che precede di settimane i rumori udibili.

Riepilogo degli indicatori di danno critico

Per un rapido riferimento, la seguente tabella consolida i segnali urgenti che richiedono l'arresto e l'ispezione immediati dei cuscinetti dei pattini inclinabili.

Misure proattive per prevenire guasti catastrofici

Sebbene riconoscere i segni di danno sia fondamentale, prevenirli prolunga la durata dei cuscinetti. Implementare le seguenti pratiche per i cuscinetti dei pattini inclinabili:

• Mantenere la pulizia dell'olio a norma ISO 16/13/10 o superiore.
• Verificare il precarico e il gioco delle pastiglie durante ogni revisione.
• Utilizzare la termografia ogni trimestre per stabilire modelli di riferimento.
• Tendenza dei dati sulle vibrazioni settimanalmente anziché mensilmente.
• Non superare mai il carico nominale specifico del cuscinetto, soprattutto durante le operazioni transitorie.

Conclusione

I cuscinetti a pattino inclinabile sono altamente affidabili se mantenuti entro i parametri di progettazione, ma non sono immuni da danni. I segni discussi (segni visivi di usura, anomalie termiche, modelli di vibrazione, cambiamenti di lubrificante e cambiamenti operativi) formano un quadro diagnostico completo. Ignorare ogni singolo indicatore favorisce un progressivo deterioramento. Al contrario, il riconoscimento tempestivo consente un intervento mirato, risparmiando settimane di fermo macchina ed evitando danni catastrofici al rotore. Per qualsiasi struttura che utilizza turbomacchine ad alta velocità, la formazione del personale affinché riconosca questi primi segni di danno nei cuscinetti a pattini inclinabili non è facoltativa: è essenziale per l'eccellenza operativa.
